Săptămâna trecută, pe un șantier de blocuri, un inginer tânăr se lupta cu un nivel laser ieftin care își pierdea constant calibrarea. „Cred că diferența e doar doi milimetri între etaje, nu e problemă”, îmi spunea. Maestrul cu treizeci de ani experiență a intervenit imediat: „Doi milimetri pe etaj înseamnă doi centimetri la zece etaje. Structura se poate fisura, finisajele nu se vor potrivi. Nivel optic decent nu te costă mult și nu te înșală niciodată.” A adus nivelul lui optic vechi dar perfect funcțional. În jumătate de oră, toate cotele erau verificate corect.
Dacă lucrezi în construcții sau topografie și vrei să înțelegi de ce nivelele optice rămân instrumente de referință pentru precizie verticală în ciuda tehnologiei moderne, cum să alegi echipamentul potrivit și când merită investiția față de alternative digitale sau laser, articolul ăsta îți explică tot despre instrumentul care nu te dezamăgește niciodată când precizia contează.
Principiul simplu și fiabil

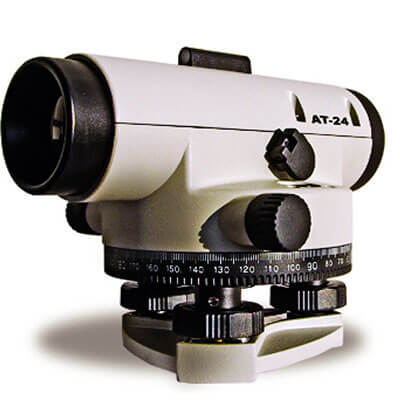

Cum funcționează nivelul optic
Conceptul e de o simplitate elegantă. Un tub telescopic este montat pe o bază care permite nivelarea exactă pe orizontală. Odată nivelat, tubul oferă o linie de vizare perfect orizontală. Privind prin ocular la o riglă verticală graduată, citești direct diferența de înălțime.
Nu există electronice care pot eșua, baterii care se descarcă, calibrări care se pierd. E optică pură și mecanică precisă. De aceea nivelele optice funcționează zeci de ani fără să își piardă precizia dacă sunt tratate corespunzător.
Precizia și fiabilitatea
Un nivel optic decent oferă precizie de un milimetru per kilometru distanță. E mai precis decât majoritatea nivelelor laser sau stațiilor totale pentru măsurători verticale pure. Pentru lucrări unde precizia verticală e critică – fundații, structuri, finisaje – nivelul optic rămâne standardul.
Fiabilitatea e poate avantajul cel mai mare. Nu are componente care să cedeze brusc. Mecanica simplă și robustă rezistă la șocuri, temperatură, umiditate. Pe șantiere unde echipamentul e tratat dur, această reziliență contează enorm.
Limite și provocări
Nivelul optic necesită operare manuală completă. Trebuie să citești manual fiecare vizare pe riglă și să notezi. E mai lent decât sistemele digitale automate. Pentru volume mari de măsurători repetitive, viteza devine dezavantaj.
Necesită doi oameni – operator la nivel și jalonnier cu rigla. Pentru firme mici sau lucrări unde forța de muncă e scumpă, acest cost operațional poate fi semnificativ comparativ cu sisteme moderne operate de o singură persoană.
Tipuri de nivele optice
Nivele automate cu compensator
Majoritatea nivelelor moderne sunt automate – au compensator intern care ajustează fin linia de vizare chiar dacă baza nu e perfect nivelată. După nivelarea aproximativă cu bulele de nivelare, compensatorul preia și menține orizontalitatea exactă.
Acest sistem simplifică și accelerează setup-ul. Nu mai e nevoie de reglaj fin meticulos cu șuruburile de nivelare. Compensatorul funcționează mecanic prin gravitație – fără baterii sau electronice.
Nivele cu filet pentru reglaj fin
Sistemele mai vechi sau foarte precise folosesc șuruburi de reglaj fin pentru nivelarea exactă. Operatorul ajustează manual până când bula e perfect centrată. E mai lent dar oferă control complet și nu depinde de niciun mecanism intern.
Pentru lucrări de precizie maximă sau condiții dure unde mecanica compensatorului ar putea fi afectată, nivelele cu reglaj manual rămân preferința unor profesioniști.
Magnificație și câmp vizual
Telescopul are o anumită putere de mărire – de la douăzeci până la peste treizeci de ori. Mărirea mai mare permite citiri precise la distanțe mai mari, dar reduce câmpul vizual și face imaginea mai instabilă la vibrații.
Pentru majoritatea lucrărilor de construcție la distanțe moderate, magnificație de douăzeci până douăzeci și cinci de ori e optimă. Pentru lucrări topografice la distanțe mari, magnificații mai mari sunt utile.
Aplicații practice în construcții
Fundații și dale
La turnarea fundațiilor, nivelul corect e critic pentru întreaga structură viitoare. Erorile se propagă și se amplifică la fiecare etaj. Nivelul optic verifică cotele de fundație și asigură că dala de beton e perfect orizontală sau la panta proiectată.
Pentru șape și finisaje, unde precizia la milimetru contează pentru aspect și funcționalitate, nivelul optic oferă referința sigură. Verificările sunt rapide și precise, eliminând riscul unor corecții costisitoare ulterior.
Structuri și cofraj
La ridicarea structurii, fiecare nivel trebuie la cota exactă. Stâlpii trebuie verticali, grinzile la înălțimea corectă. Nivelul optic verifică constant aceste cote critice.
Cofrajul pentru beton trebuie amplasat exact la cotele proiectului. Erori de câțiva milimetri se văd în finisaj și pot cauza probleme structurale. Verificarea cu nivel optic înainte de turnare previne aceste erori.
Instalații și rețele
Conductele de canalizare necesită pante precise pentru scurgere gravitațională. Prea mică, apa stagnează. Prea mare, risipești adâncime utilă sau energie de excavație. Nivelul optic permite stabilirea și verificarea pantei exacte.
Pentru instalații electrice, mecanice, sanitare suspendate – verificarea înălțimilor înainte de fixare definitivă previne interferențele și asigură spațiul necesar pentru mentenanță ulterioară.
Utilizare topografică
Nivelmente pentru profile longitudinale
În proiectele de drumuri, căi ferate, canale, profilul longitudinal al terenului trebuie măsurat precis. Nivelul optic e instrumentul standard pentru această operațiune. Măsurătorile se fac la intervale regulate de-a lungul traseului.
Precizia verticală superioară a nivelului optic față de GPS sau stații totale e esențială aici. Erorile de câțiva centimetri în profil pot duce la erori majore în calculul volumelor de pământ sau în proiectarea pantelor.
Rețele de puncte de nivel
Pentru orice proiect amplu, se stabilește o rețea de repere cu cote cunoscute. Din aceste repere se fac toate celelalte măsurători. Rețeaua trebuie măsurată cu precizie maximă pentru că orice eroare se propagă în toate măsurătorile derivate.
Nivelul optic, prin precizia și fiabilitatea sa, rămâne instrumentul preferat pentru stabilirea reperelor fundamentale. Nivelmentul geometric clasic e mai lent decât metodele moderne dar oferă precizia de care depind toate măsurătorile ulterioare.
Alegerea nivelului potrivit
Precizie necesară aplicației
Pentru construcții generale, precizie de doi-trei milimetri pe sută de metri e suficientă. Majoritatea nivelelor comerciale o oferă fără probleme. Pentru lucrări de precizie specială sau topografie, precizii sub milimetru sunt necesare și justifică investiția în echipament superior.
Specificația producătorului trebuie înțeleasă corect. Unii dau precizie per kilometru dublu nivelment, alții per kilometru simplu. Diferența e de două ori – compară corect când evaluezi oferte.
Compensator versus manual
Pentru majoritatea aplicațiilor moderne, nivelele cu compensator automat sunt alegerea evidentă. Sunt mai rapide, mai ușor de utilizat, mai puțin susceptibile la eroare umană în nivelare. Costul suplimentar față de cele manuale e minim și se justifică prin productivitate.
Nivelele manuale rămân relevante pentru condiții extreme – temperaturi foarte scăzute unde compensatorul poate fi afectat, șocuri și vibrații severe, sau când vrei simplitate mecanică maximă fără nicio piesă mobilă internă.
Magnificație și distanță de lucru
Pentru șantiere compacte unde distanțele sunt sub cincizeci de metri, magnificație mai mică cu câmp vizual mai larg e confortabilă. Pentru topografie sau lucrări extinse unde vizezi frecvent la peste o sută de metri, magnificație mai mare e necesară pentru citiri precise.
Un nivel universal cu magnificație medie în jur de douăzeci și cinci de ori e compromis bun pentru majoritatea utilizărilor variate.
Accesorii esențiale
Rigle de nivelment
Rigla graduată pe care o citești prin nivel e la fel de importantă ca nivelul însuși. Riglele ieftine din aluminiu subțire se deformează termic sau mecanic, introducând erori. Riglele profesionale din fibră de sticlă sau invar sunt stabile dimensional.
Pentru precizie maximă, riglele trebuie verificate periodic. Graduațiile trebuie clare și precise. Uzura, zgârieturile sau deformările le fac improprii pentru lucrări de precizie.
Stative robuste
Un stativ instabil sabotează precizia oricât de bun ar fi nivelul. Pentru condiții de șantier cu trafic, vibrații, teren moale, stativul trebuie robust și stabil. Picioarele trebuie să se fixeze solid, terenul trebuie verificat că nu cedează sub greutate.
Stativele din lemn oferă stabilitate bună și amortizare a vibrațiilor. Cele din aluminiu sau fibră sunt mai ușoare pentru transport dar necesită mai multă atenție la stabilitate.
Umbrele și parasolare
Sub soare direct, imaginea în ocular devine ștearsă din cauza reverberației și a căldurii. Umbrelele protejează nivelul și îmbunătățesc dramatic confortul și precizia citirilor. În plus, protejează echipamentul de supraîncălzire care poate afecta mecanica fină.
Întreținere și verificare
Îngrijire zilnică
După fiecare utilizare, nivelul trebuie curățat de praf și murdărie cu o cârpă moale. Lentilele se curăță cu materiale speciale pentru optică – nu cu ce găsești la îndemână. Resturile de beton, mortar sau alte materiale corozive trebuie îndepărtate imediat.
Depozitarea în cutia sa de protecție, la adăpost de temperaturi extreme și umiditate, prelungește viața echipamentului. Nu lăsa niciodată nivelul montat pe stativ nesupravegheat – vântul, copiii, animalele pot cauza răsturnări și daune.
Verificare periodică
Compensatorul trebuie verificat că funcționează corect. Test simplu: nivelezi aproximativ, vizezi un punct, rotești nivelul – vizarea trebuie să rămână la aceeași citire. Dacă variază, compensatorul are probleme.
Orizontalitatea liniei de vizare se verifică prin vizări reciproce între două puncte fixe. Citirile trebuie să se închidă corect după calcule. Devieri indică probleme de colimare care necesită ajustare profesională.
Nivele optice profesionale
Pentru măsurători verticale de precizie în construcții și topografie – echipamente optice fiabile, robuste și testate în timp, plus accesorii complete – https://www.nbtrade.ro/nivele-laser-optice/nivele-optice/ oferă soluții clasice dovedite care garantează precizia verticală critică pentru orice proiect unde erorile milimetrice pot avea consecințe majore.
Nivele optice versus alternative moderne
Comparație cu nivelele laser
Nivelele laser rotative sunt rapide și permit lucrul unei singure persoane cu detector. Pentru lucrări de interior sau marcaje simple, sunt foarte eficiente. Dar precizia pe distanță lungă e inferioară nivelului optic. Bateriile se descarcă, calibrarea se poate pierde la șocuri.
Pentru verificări de precizie sau lucrări topografice serioase, profesionistul serios are întotdeauna și un nivel optic ca referință ultimă. E instrumentul care nu minte niciodată dacă e tratat corect.
Comparație cu stațiile totale
Stațiile totale măsoară și vertical și orizontal, sunt extrem de versatile și rapide. Dar pentru nivelmente pure de precizie, un nivel optic dedicat rămâne mai precis pe verticală. E și mult mai ieftin – o stație totală costă de câteva ori mai mult.
În practică, multe firme au ambele – stația totală pentru lucrări complexe generale și nivelul optic pentru verificări de precizie verticală.
Concluzie: simplitatea fiabilă în era digitală
În era tehnologiei avansate, e tentant să crezi că metodele clasice sunt depășite. Dar nivelul optic demonstrează că uneori simplitatea e superioară complexității. Fără baterii, fără electronice, fără calibrări care se pierd – doar optică precisă și mecanică robustă.
Pentru orice profesionist care lucrează cu cote și nivele – fie pe șantier, fie în topografie – nivelul optic rămâne instrumentul de referință când precizia absolută e necesară. Investiția e modestă, învățarea e simplă, fiabilitatea e aproape infinită.
Și când vei verifica cu nivelul optic ceea ce alte instrumente moderne ți-au arătat și vei descoperi diferențe de câțiva milimetri care contează – vei înțelege de ce profesioniștii cu experiență nu renunță niciodată complet la această tehnologie clasică care te servește fidel decenii întregi fără să te dezamăgească.
